Многомерное представление данных. Общая схема организации хранилища данных. Характеристики, типы и основные отличия технологий OLAP и OLTP. Схемы звезда и снежинка. Агрегирование.
Презентация к лекции: olap.ppt
Хранилище данных и OLAP. Назначение. Основные характеристики.
Хранилище данных (Data Warehouse) - предметно - ориентированный, интегрированный, привязанный ко времени и неизменяемый набор данных, предназначенный для поддержки принятия решений.
Хранилище данных содержит непротиворечивые консолидированные исторические данные и предоставляет инструментальные средства для их анализа с целью поддержки принятия стратегических решений. Информационные ресурсы хранилища данных формируются на основе фиксируемых на протяжении продолжительного периода времени моментальных снимков баз данных оперативной информационной системы и, возможно, различных внешних источников. В хранилищах данных применяются технологии баз данных, OLAP, глубинного анализа данных, визуализации данных.
Основные характеристики хранилищ данных.
- содержит исторические данные;
- хранит подробные сведения, а также частично и полностью обобщенные данные;
- данные в основном являются статическими;
- нерегламентированный, неструктурированный и эвристический способ обработки данных;
- средняя и низкая интенсивность обработки транзакций;
- непредсказуемый способ использования данных;
- предназначено для проведения анализа;
- ориентировано на предметные области;
- поддержка принятия стратегических решений;
- обслуживает относительно малое количество работников руководящего звена.
Термин OLAP (On-Line Analytical Processing) служит для описания модели представления данных и соответственно технологии их обработки в хранилищах данных. В OLAP применяется многомерное представление агрегированных данных для обеспечения быстрого доступа к стратегически важной информации в целях углубленного анализа. Приложения OLAP должны обладать следующими основными свойствами:
- многомерное представление данных;
- поддержка сложных расчетов;
- правильный учет фактора времени.
Преимущества OLAP: - повышение производительности производственного персонала, разработчиков прикладных программ. Своевременный доступ к стратегической информации.
- предоставление пользователям достаточных возможностей для внесения собственных изменений в схему.
- приложения OLAP опираются на хранилища данных и системы OLTP, получая от них актуальные данные, что дает сохранение контроля целостности корпоративных данных.
- уменьшение нагрузки на системы OLTP и хранилища данных.
OLAP и OLTP. Характеристики и основные отличия.
OLAP |
OLTP |
|---|---|
Хранилище данных должно включать как внутренние корпоративные данные, так и внешние данные |
основным источником информации, поступающей в оперативную БД, является деятельность корпорации, а для проведения анализа данных требуется привлечение внешних источников информации (например, статистических отчетов) |
Объем аналитических БД как минимум на порядок больше объема оперативных. для проведения достоверных анализа и прогнозирования в хранилище данных нужно иметь информацию о деятельности корпорации и состоянии рынка на протяжении нескольких лет |
Для оперативной обработки требуются данные за несколько последних месяцев |
Хранилище данных должно содержать единообразно представленную и согласованную информацию, максимально соответствующую содержанию оперативных БД. Необходима компонента для извлечения и "очистки" информации из разных источников. Во многих крупных корпорациях одновременно существуют несколько оперативных ИС с собственными БД (по историческим причинам). |
Оперативные БД могут содержать семантически эквивалентную информацию, представленную в разных форматах, с разным указанием времени ее поступления, иногда даже противоречивую |
Набор запросов к аналитической базе данных предсказать невозможно. хранилища данных существуют, чтобы отвечать на нерегламентированные запросы аналитиков. Можно рассчитывать только на то, что запросы будут поступать не слишком часто и затрагивать большие объемы информации. Размеры аналитической БД стимулируют использование запросов с агрегатами (сумма, минимальное, максимальное, среднее значение и т.д.) |
Системы обработки данных создаются в расчете на решение конкретных задач. Информация из БД выбирается часто и небольшими порциями. Обычно набор запросов к оперативной БД известен уже при проектировании |
При малой изменчивости аналитических БД (только при загрузке данных) оказываются разумными упорядоченность массивов, более быстрые методы индексации при массовой выборке, хранение заранее агрегированных данных |
Системы обработки данных по своей природе являются сильно изменчивыми, что учитывается в используемых СУБД (нормализованная структура БД, строки хранятся неупорядоченно, B-деревья для индексации, транзакционность) |
Информация аналитических БД настолько критична для корпорации, что требуются большая грануляция защиты (индивидуальные права доступа к определенным строкам и/или столбцам таблицы) |
Для систем обработки данных обычно хватает защиты информации на уровне таблиц |
Правила Кодда для OLAP систем.
В 1993 году Кодд опубликовал труд под названием "OLAP для пользователей-аналитиков: каким он должен быть". В нем он изложил основные концепции оперативной аналитической обработки и определил 12 правил, которым должны удовлетворять продукты, предоставляющие возможность выполнения оперативной аналитической обработки.
- Концептуальное многомерное представление. OLAP-модель должна быть многомерной в своей основе. Многомерная концептуальная схема или пользовательское представление облегчают моделирование и анализ так же, впрочем, как и вычисления.
- Прозрачность. Пользователь способен получить все необходимые данные из OLAP-машины, даже не подозревая, откуда они берутся. Вне зависимости от того, является OLAP-продукт частью средств пользователя или нет, этот факт должен быть незаметен для пользователя. Если OLAP предоставляется клиент-серверными вычислениями, то этот факт также, по возможности, должен быть невидим для пользователя. OLAP должен предоставляться в контексте истинно открытой архитектуры, позволяя пользователю, где бы он ни находился, связываться при помощи аналитического инструмента с сервером. В дополнение к этому прозрачность должна достигаться и при взаимодействии аналитического инструмента с гомогенной и гетерогенной средами БД.
- Доступность. OLAP должен предоставлять свою собственную логическую схему для доступа в гетерогенной среде БД и выполнять соответствующие преобразования для предоставления данных пользователю. Более того, необходимо заранее позаботиться о том, где и как, и какие типы физической организации данных действительно будут использоваться. OLAP-система должна выполнять доступ только к действительно требующимся данным, а не применять общий принцип "кухонной воронки", который влечет ненужный ввод.
- Постоянная производительность при разработке отчетов. Производительность формирования отчетов не должна существенно падать с ростом количества измерений и размеров базы данных.
- Клиент-серверная архитектура. Требуется, чтобы продукт был не только клиент-серверным, но и чтобы серверный компонент был бы достаточно интеллектуальным для того, чтобы различные клиенты могли подключаться с минимумом усилий и программирования.
- Общая многомерность. Все измерения должны быть равноправны, каждое измерение должно быть эквивалентно и в структуре, и в операционных возможностях. Правда, допускаются дополнительные операционные возможности для отдельных измерений (видимо, подразумевается время), но такие дополнительные функции должны быть предоставлены любому измерению. Не должно быть так, чтобы базовые структуры данных, вычислительные или отчетные форматы были более свойственны какому-то одному измерению.
- Динамическое управление разреженными матрицами. OLAP системы должны автоматически настраивать свою физическую схему в зависимости от типа модели, объемов данных и разреженности базы данных.
- Многопользовательская поддержка. OLAP-инструмент должен предоставлять возможности совместного доступа (запроса и дополнения), целостности и безопасности.
- Неограниченные перекрестные операции. Все виды операций должны быть дозволены для любых измерений.
- Интуитивная манипуляция данными. Манипулирование данными осуществлялось посредством прямых действий над ячейками в режиме просмотра без использования меню и множественных операций.
- Гибкие возможности получения отчетов. Измерения должны быть размещены в отчете так, как это нужно пользователю.
- Неограниченная размерность и число уровней агрегации. Исследование о возможном числе необходимых измерений, требующихся в аналитической модели, показало, что одновременно может использоваться до 19 измерений. Отсюда вытекает настоятельная рекомендация, чтобы аналитический инструмент был способен одновременно предоставить как минимум 15 измерений, а предпочтительнее 20. Более того, каждое из общих измерений не должно быть ограничено по числу определяемых пользователем-аналитиком уровней агрегации и путей консолидации.
Основные элементы и операции OLAP.
В основе OLAP лежит понятие гиперкуба, или многомерного куба данных, в ячейках которого хранятся анализируемые данные.
Факт - это числовая величина которая располагается в ячейках гиперкуба. Один OLAP-куб может обладать одним или несколькими показателями.
Измерение (dimension) - это множество объектов одного или нескольких типов, организованных в виде иерархической структуры и обеспечивающих информационный контекст числового показателя. Измерение принято визуализировать в виде ребра многомерного куба.
Объекты, совокупность которых и образует измерение, называются членами измерений (members). Члены измерений визуализируют как точки или участи, откладываемые на осях гиперкуба.
Ячейка (cell) - атомарная структура куба, соответствующая полному набору конкретный значений измерений.
Иерархия - группировка объектов одного измерения в объекты более высокого уровня. Например - день-месяц-год. Иерархии в измерениях необходимы для возможности агрегации и детализации значений показателей согласно их иерархической структуре. Иерархия целиком основывается на одном измерении и формируется из уровней.
В OLAP-системах поддерживаются следующие базовые операции:
- поворот;
- проекция. При проекции значения в ячейках, лежащих на оси проекции, суммируются по некоторому предопределенному закону;
- раскрытие (drill-down). Одно из значений измерения заменяется совокупностью значений из следующего уровня иерархии измерения; соответственно заменяются значения в ячейках гиперкуба;
- свертка (roll-up/drill-up). Операция, обратная раскрытию;
- сечение (slice-and-dice).
Типы OLAP. Преимущества и недостатки.
Выбор способа хранения данных зависит от объема и структуры детальных данных, требований к скорости выполнения запросов и частоты обновления OLAP-кубов. В настоящее время применяются три способа хранения данных:
MOLAP (Multidimensional OLAP)
Детальные и агрегированные данные хранятся в многомерной базе данных. Хранение данных в многомерных структурах позволяет манипулировать данными как многомерным массивом, благодаря чему скорость вычисления агрегатных значений одинакова для любого из измерений. Однако в этом случае многомерная база данных оказывается избыточной, так как многомерные данные полностью содержат детальные реляционные данные.
Преимущества MOLAP.
- Высокая производительность. Поиск и выборка данных осуществляется значительно быстрее, чем при многомерном концептуальном взгляде на реляционную базу данных.
- Структура и интерфейсы наилучшим образом соответствуют структуре аналитических запросов.
- Многомерные СУБД легко справляются с задачами включения в информационную модель разнообразных встроенных функций.
Недостатки MOLAP. - MOLAP могут работать только со своими собственными многомерными БД и основываются на патентованных технологиях для многомерных СУБД, поэтому являются наиболее дорогими. Эти системы обеспечивают полный цикл OLAP-обработки и либо включают в себя, помимо серверного компонента, собственный интегрированный клиентский интерфейс, либо используют для связи с пользователем внешние программы работы с электронными таблицами.
- По сравнению с реляционными, очень неэффективно используют внешнюю память, обладают худшими по сравнению с реляционными БД механизмами транзакций.
- Отсутствуют единые стандарты на интерфейс, языки описания и манипулирования данными.
- Не поддерживают репликацию данных, часто используемую в качестве механизма загрузки.
ROLAP (Relational OLAP)
ROLAP-системы позволяют представлять данные, хранимые в классической реляционной базе, в многомерной форме или в плоских локальных таблицах на файл-сервере, обеспечивая преобразование информации в многомерную модель через промежуточный слой метаданных. Агрегаты хранятся в той же БД в специально созданных служебных таблицах. В этом случае гиперкуб эмулируется СУБД на логическом уровне.
Преимущества ROLAP.
- Реляционные СУБД имеют реальный опыт работы с очень большими БД и развитые средства администрирования. При использовании ROLAP размер хранилища не является таким критичным параметром, как в случае MOLAP.
- При оперативной аналитической обработке содержимого хранилища данных инструменты ROLAP позволяют производить анализ непосредственно над хранилищем (потому что в подавляющем большинстве случаев корпоративные хранилища данных реализуются средствами реляционных СУБД).
- В случае переменной размерности задачи, когда изменения в структуру измерений приходится вносить достаточно часто, ROLAP системы с динамическим представлением размерности являются оптимальным решением, так как в них такие модификации не требуют физической реорганизации БД, как в случае MOLAP.
- Системы ROLAP могут функционировать на гораздо менее мощных клиентских станциях, чем системы MOLAP, поскольку основная вычислительная нагрузка в них ложится на сервер, где выполняются сложные аналитические SQL-запросы, формируемые системой.
- Реляционные СУБД обеспечивают значительно более высокий уровень защиты данных и хорошие возможности разграничения прав доступа.
Недостатки ROLAP. - Ограниченные возможности с точки зрения расчета значений функционального типа.
- Меньшая производительность, чем у MOLAP. Для обеспечения сравнимой с MOLAP производительности реляционные системы требуют тщательной проработки схемы БД и специальной настройки индексов. Но в результате этих операций производительность хорошо настроенных реляционных систем при использовании схемы «звезда» сравнима с производительностью систем на основе многомерных БД.
HOLAP (Hybrid OLAP)
Детальные данные остаются в той же реляционной базе данных, где они изначально находились, а агрегатные данные хранятся в многомерной базе данных.
Моделирование многомерных кубов на реляционной модели данных.
Схема звезда. Преимущества и недостатки.

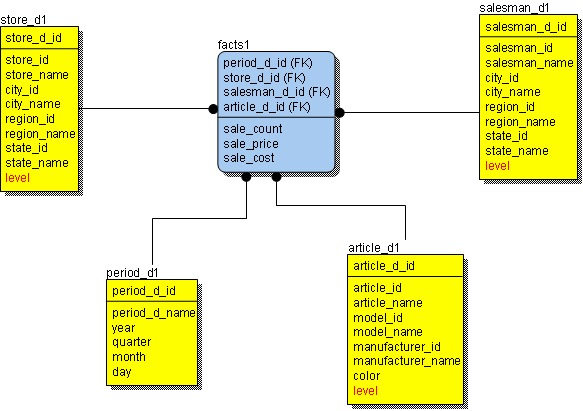

Схема типа звезды (Star Schema) - схема реляционной базы данных, служащая для поддержки многомерного представления содержащихся в ней данных.
Особенности ROLAP-схемы типа «звезда»
- Одна таблица фактов (fact table), которая сильно денормализована. Является центральной в схеме, может состоять из миллионов строк и содержит суммируемые или фактические данные, с помощью которых можно ответить на различные вопросы.
- Несколько денормализованных таблиц измерений (dimensional table). Имеют меньшее количество строк, чем таблицы фактов, и содержат описательную информацию. Эти таблицы позволяют пользователю быстро переходить от таблицы фактов к дополнительной информации.
- Таблица фактов и таблицы размерности связаны идентифицирующими связями, при этом первичные ключи таблицы размерности мигрируют в таблицу фактов в качестве внешних ключей. Первичный ключ таблицы факта целиком состоит из первичных ключей всех таблиц размерности.
- Агрегированные данные хранятся совместно с исходными.
Преимущества
Благодаря денормализации таблиц измерений упрощается восприятие структуры данных пользователем и формулировка запросов, уменьшается количество операций соединения таблиц при обработке запросов. Некоторые промышленные СУБД и инструменты класса OLAP / Reporting умеют использовать преимущества схемы «звезда» для сокращения времени выполнения запросов.
Недостатки
Денормализация таблиц измерений вносит избыточность данных, возрастает требуемый для их хранения объем памяти. Если агрегаты хранятся совместно с исходными данными, то в измерениях необходимо использовать дополнительный параметр - уровень иерархии.
Схема снежинка. Преимущества и недостатки.
Схема типа снежинки (Snowflake Schema) - схема реляционной базы данных, служащая для поддержки многомерного представления содержащихся в ней данных, является разновидностью схемы типа «звезда» (Star Schema).
Особенности ROLAP-схемы типа «снежинка»
- Одна таблица фактов (fact table), которая сильно денормализована. Является центральной в схеме, может состоять из миллионов строк и содержать суммируемые или фактические данные, с помощью которых можно ответить на различные вопросы.
- Несколько таблиц измерений (dimensional table), которые нормализованы в отличие от схемы «звезда». Имеют меньшее количество строк, чем таблицы фактов, и содержат описательную информацию. Эти таблицы позволяют пользователю быстро переходить от таблицы фактов к дополнительной информации. Первичные ключи в них состоят из единственного атрибута (соответствуют единственному элементу измерения).
- Таблица фактов и таблицы размерности связаны идентифицирующими связями, при этом первичные ключи таблицы размерности мигрируют в таблицу фактов в качестве внешних ключей. Первичный ключ таблицы факта целиком состоит из первичных ключей всех таблиц размерности.
- В схеме «снежинка» агрегированные данные могут храниться отдельно от исходных.
Преимущества
Нормализация таблиц измерений в отличие от схемы «звезда» позволяет минимизировать избыточность данных и более эффективно выполнять запросы, связанные со структурой значений измерений.
Недостатки
За нормализацию таблиц измерений иногда приходится платить временем выполнения запросов.
